一、產品簡介

由于多缸液壓圓錐破碎機是在彈簧圓錐破碎機基礎上優化而來，所以其結構部件與傳統彈簧圓錐破碎機有很多相似之處，其區別在于給原來的彈簧組合換成保險缸，通過多個液壓來保護多缸的裝置，使設備可充分的得到破碎，破碎力度較大。

1、結構組成

多缸液壓圓錐破碎機的組成結構主要由以下部件組成：

①機架；②傳動裝置；③偏心運動總承；④碗型軸承；⑤破碎圓錐體；⑥破碎壁；⑦軋臼壁；⑧支撐套；⑨液壓調控系統；⑩液壓保險系統；?防塵圈；?分料盤；?調整排料口液壓站等。

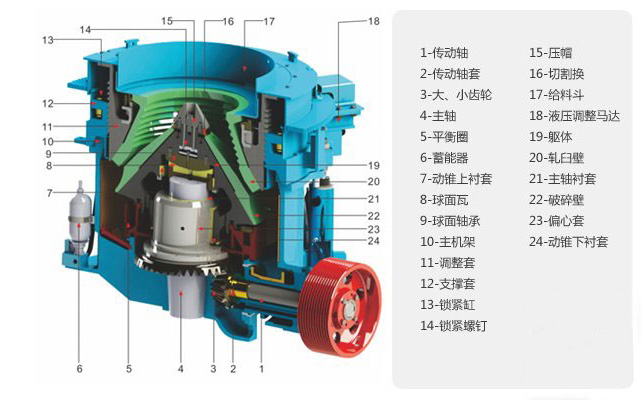

下面是多缸液壓圓錐破碎機的結構示意圖：

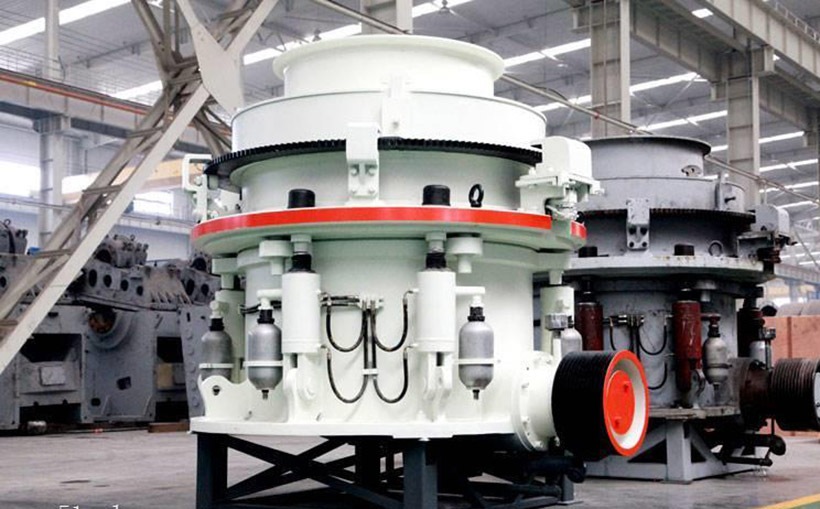

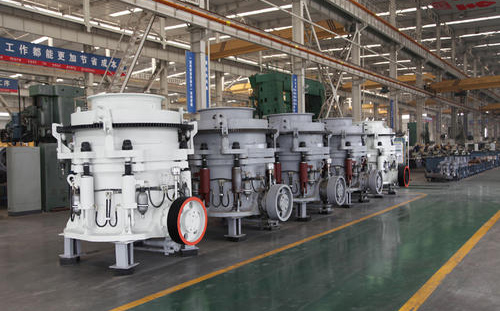

下面是工廠實拍圖：

2、工作原理

因?yàn)槎喔滓簤簣A錐破碎機也屬于圓錐破碎機一族，所以它的工作原理跟圓錐破大同小異，如下：

• 工作時，電機通過皮帶輪和三角帶，帶動傳動軸轉動；

• 傳動軸通過大小錐齒輪，帶動偏心套繞主軸轉動；

• 偏心套帶動動錐做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁；

• 而此時，在軋臼壁和破碎壁（或稱‘破碎腔’）內不斷受到擠壓、沖擊而破碎；

• 最后，破碎后的物料從下部排出。

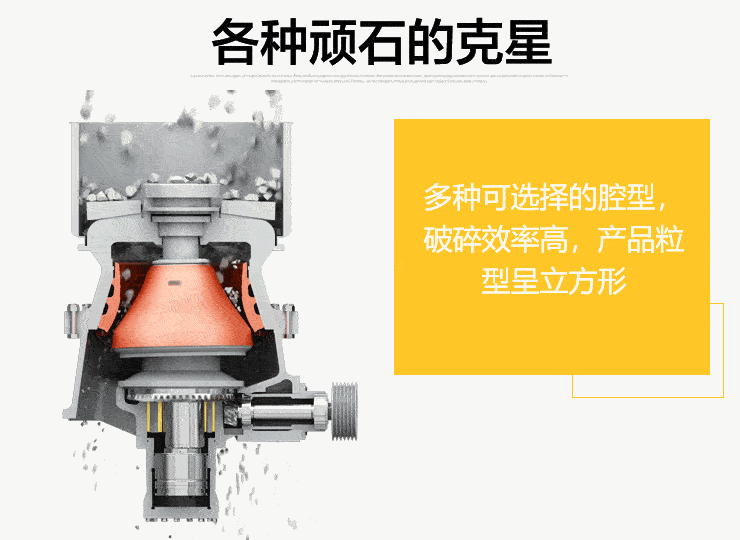

用一個簡單的gif動圖展示一下多缸液壓圓錐破碎機的工作原理：

3、案例現場

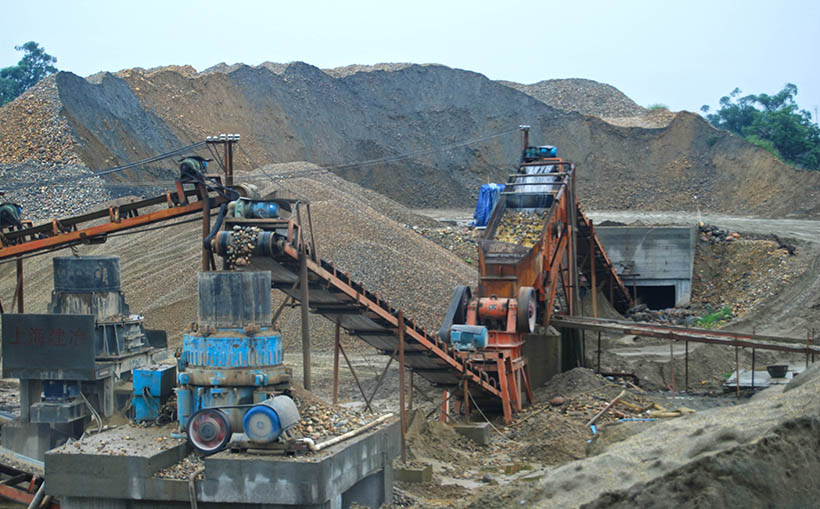

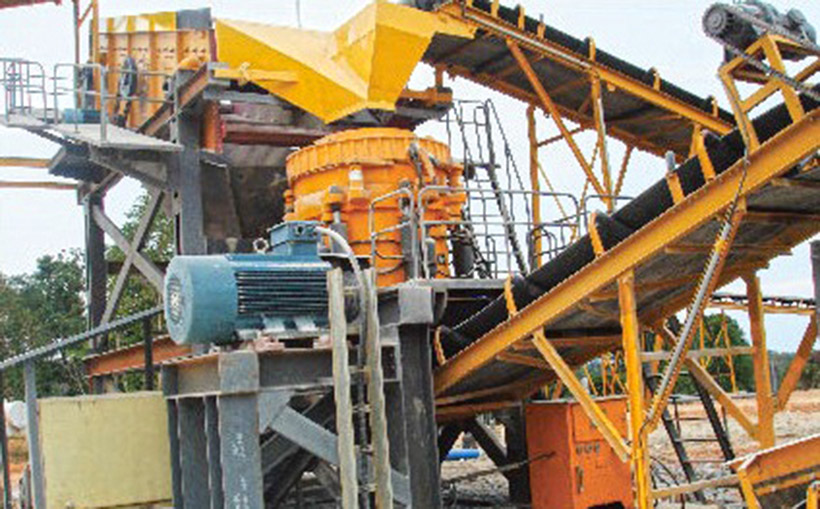

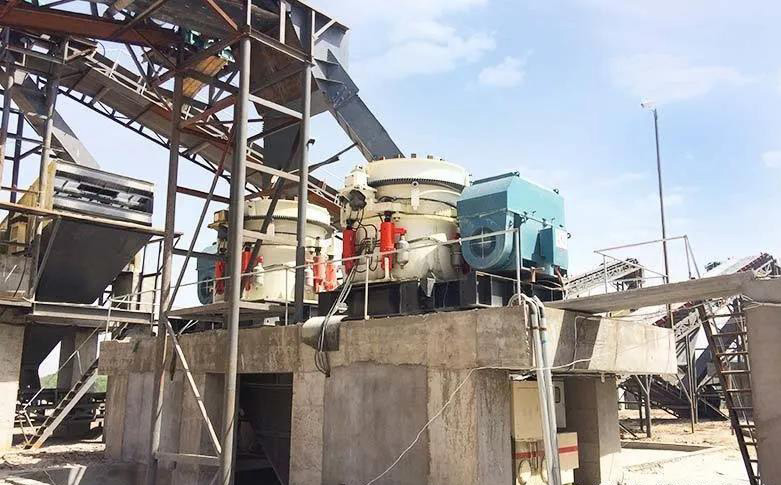

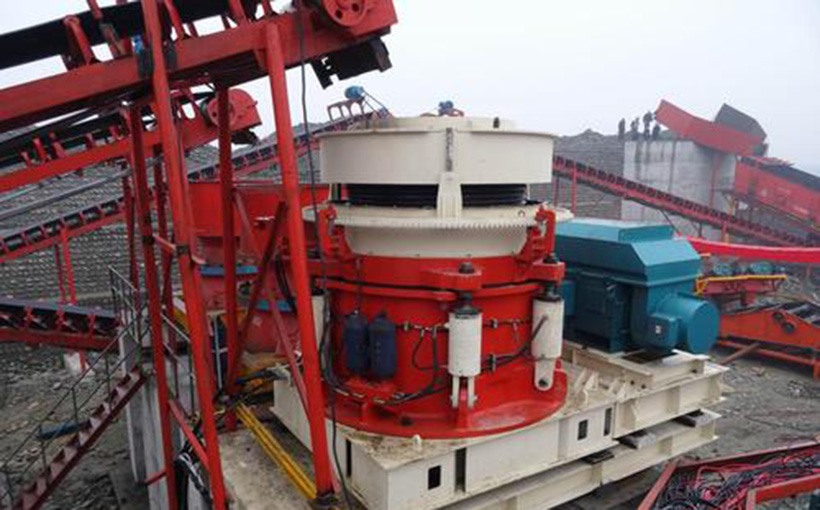

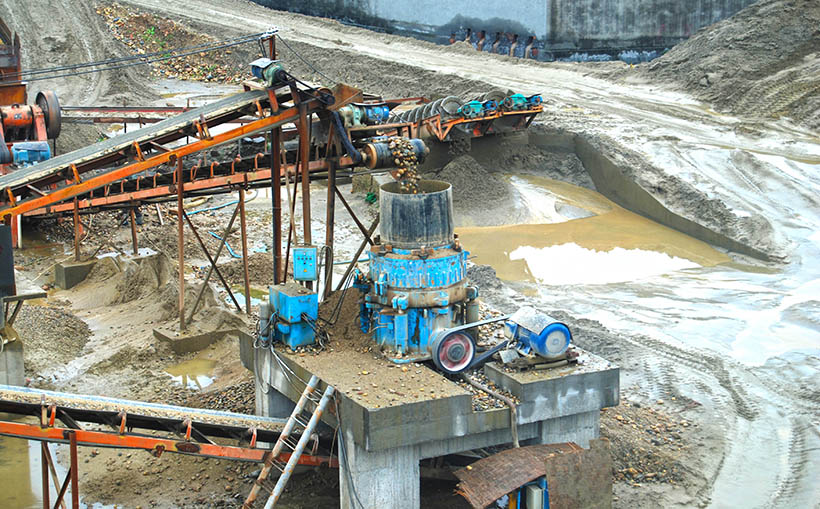

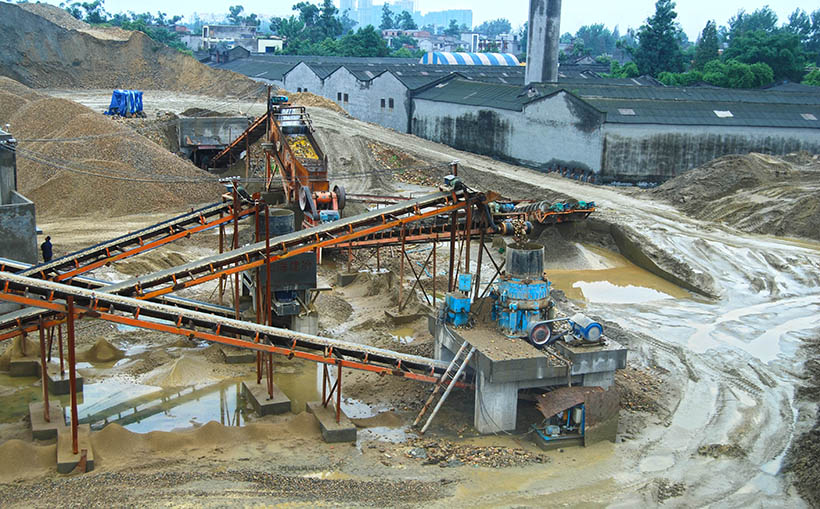

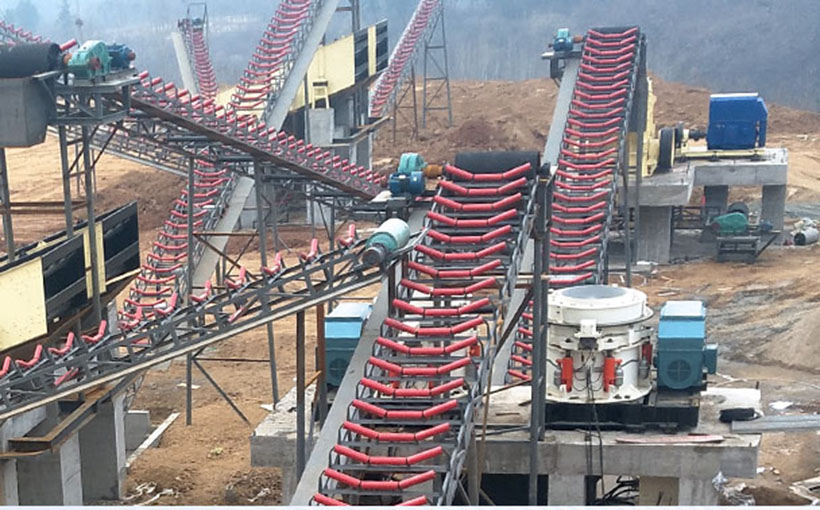

其實，多缸液壓圓錐破碎機算是比較新型的破碎設備，但是卻也非常受歡迎，下面我們一起來看一下它的案例現場（來自sanyyo現場實拍）：

二、優勢特點

多缸液壓圓錐破碎機的優勢特點主要有以下幾點：

1. 結構合理，具有更高的產能，更為優越的質量。

   Reasonable structure, bigger capacity, better quality.


2. 采用先進的液壓保險裝置，自動排除破碎腔內的故障，不拆機即可處理故障。

   Advanced hydraulic safety system is installed for troubleshooting of the crushing chamber automatically without dismantling the machine.


3. 破碎壁、軋臼壁采用合金材質，損耗少。

   Alloy material is used for crushing wall and concave, less wearing.


4. 采用新型液壓調節系統、支撐部件液壓鎖定，可快速調整破碎出料粒度的大小。

   New hydraulic adjustment system is used, which can lock component hydraulically and adjust discharge size of the crushed material quickly.


5. 先進的潤滑系統，當油溫過高或油流速度過慢時將自動關閉主機。

   Advanced lubrication system is used, main machine will stop automatically in case of higher oil temperature or slower oil flow.


6. 顯著提高了破碎比，增加了成品物料的立方體含量。

   Crushing ratio is significantly improved, percentage of cube shape finished material is increased.


7. 內部結構密封性能好，可有效保護設備免受粉塵的侵害。

   Well sealed internal structure effectively protected the equipment from dust damage.


8. 智能化設計，破碎狀態和設備運行數字化顯示，程序化控制、故障報警，油壓自動調節，觀察更直觀，調節更方便。

   Intelligent designed control program, which digital displays status of the crushing and running of the equipment. Fault alarming, automatic oil pressure adjustment. More intuitive observation and more convenient adjustment.


9. 潤滑系統 更多保護,配備稀油潤滑系統，多點分體的全液壓潤滑控制系統，可確保該機軸承潤滑的雙重保護及過載保護

   Thin oil lubricating and multi-point full hydraulic lubrication control system ensures that the bearing of the machine is to be double and overload protected.


10. 全自動化調節 操作更方便,通過控制液壓油站，可實現對機器的開蓋檢修、過載保護等進行全自動化控制，減少操作程序。

    Fully automated adjustment systems makes the operation more convenient. Machine can be opened for maintenance and protected for overload automatically through control of hydraulic station. Operating procedures is reduced accordingly.

三、性能參數

山友重工自主研發的HPS系列多缸液壓圓錐破碎機主要有以下產品型號，其性能、生產能力、功率、重量等參數如下：

注：C=粗碎腔型；M=中碎腔型；F=細碎腔型；EF=超細碎腔型；

1. 上述生產能力是破碎物料密度為1.6T/m3 時開路生產中總噸數、生產能力與破碎物料的物理性能、給料方式、進料粒度及其組成等工況有關，實際產能因不同條件可能有± 25% 誤差。

2. 以上數據會隨石料尺寸、性質和工作環境的不同而有所變動，技術參數如有變動恕不另行通知，具體參數以實物為準。

四、易損部件

其實，多缸液壓圓錐破碎機的易損部件跟其他圓錐破差不多，詳情可參考彈簧圓錐破碎機、單缸液壓圓錐破碎機、復合式液壓圓錐破碎機等。當然，即便如此，下面也貼出常見易損件，供大家參考：

• 主軸

• 錐襯套

• 破碎腔

• 軋臼壁

• 破碎壁

• 密封圈

• 碗型瓦

• 直套

• 錐套

• 大小錐齒輪

• 偏心套等
